Устройство ON-LINE ИБП

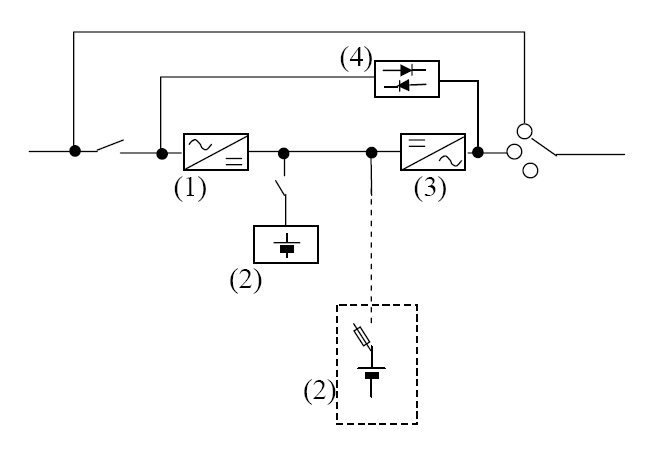

ИБП работающих в двойном преобразовании состоит из основных блоков: выпрямитель, инвертор, бустер, байпас, батареи, показанные на приведенной ниже схеме, имеют следующие функции:

1 ВЫПРЯМИТЕЛЬ

Когда напряжение питающей сети присутствует, выпрямителя выполняет функцию преобразования переменного напряжения сети в постоянное напряжение (AC/DC-преобразование), необходимое для питания инвертора.
Работая непосредственно с напряжением сети, выпрямитель корректирует коэффициент мощности (PFC > 0.99) и контролирует коэффициент нелинейных искажений по току (THDi < 3%); это важно для исключения отрицательного влияния на другое оборудование, подключенное к той же питающей сети. Этот же функциональный блок используется в качестве DC/DC-преобразователя при работе от аккумуляторов. Он подает стабильное постоянное напряжение на инвертор и в то же время обеспечивает защиту от глубокого разряда используемых аккумуляторных батарей.

2 АККУМУЛЯТОРНЫЕ БАТАРЕИ

Это источник энергии для питания инвертора в случае пропадания напряжения в питающей сети, необходимый для обеспечения непрерывности питания нагрузки.
Основные типы аккумуляторов, используемые для этих целей - это необслуживаемые герметичные свинцово-кислотные, обслуживаемые и никель-кадмиевые аккумуляторы.

3 ИНВЕРТОР

Инвертор преобразует постоянное напряжение, подаваемое от выпрямителя, в переменное синусоидальное напряжение, устойчивое по напряжению и частоте.

4 АВТОМАТИЧЕСКИЙ БАЙПАС

Это устройство переводит нагрузку на питание от дополнительной сети в случае перегрузки или аварии инвертора.
Цепь байпаса выполнена с использованием тиристоров, благодаря этому время переключения нулевое.
